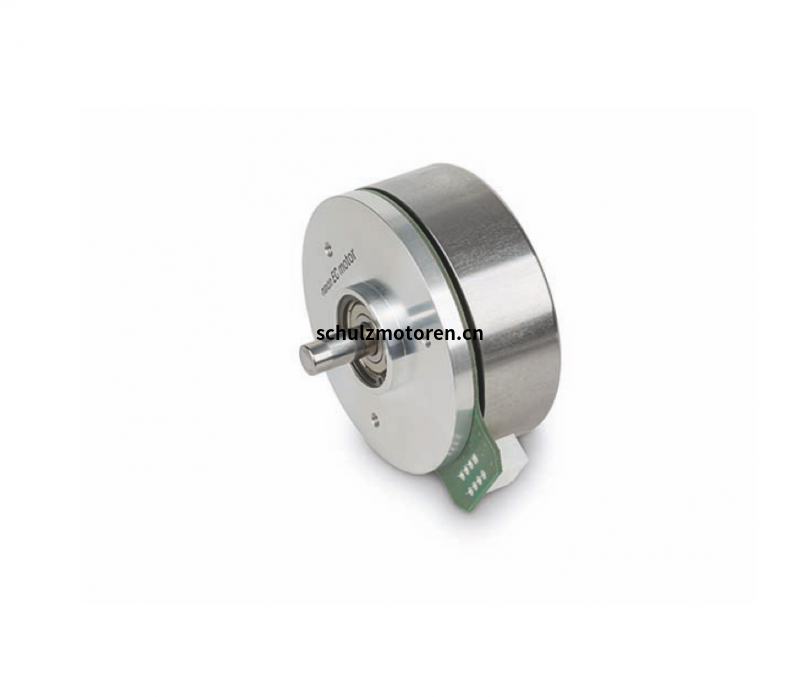

maxon EC-i52直流无刷电机功率250 W带霍尔传感器开式转子电动工具驱动
maxon EC-i 52直流无刷电机功率250 W带霍尔传感器开式转子电动工具驱动
maxon EC-i 52直流无刷电机功率250 W带霍尔传感器开式转子
maxon EC-i的无刷电机的技术特点使其适应该行业需求：
高效率和高性能，磨损度低；
内部多极转子可发挥高动力；
钢制法兰和钢制外壳的坚固结构实现了多元化应用；
且尺寸紧凑；
可组合GP 32 A行星齿轮箱，实现精准低噪音作业
maxon无刷电机分类：
maxon无刷电机分类：
maxon_EC-max 16
maxon_EC-max 22
maxon_EC-max 30
maxon_EC-max 40
maxon_EC-4pole 22 HP
maxon_EC-4pole 30 HP
maxon_EC-4pole 30
maxon_EC-4pole 32 HD
maxon_EC-i 30 IE
maxon_EC-i 30
maxon_EC-i 30 HT
maxon_EC-i 30
maxon_EC-i 40
maxon_EC-i 40 HT
maxon_EC-i 52 HT
maxon_EC-i 52 OM
maxon_EC-i 52 VEN
maxon EC-i 52直流无刷电机功率250 W带霍尔传感器开式转子
额定电压值
额定电压 18 V
空载转速 4450 rpm
空载电流 829 mA
额定转速 3770 rpm
额定转矩（最大连续转矩） 591 mNm
额定电流（最大连续负载电流） 14.6 A
堵转转矩 4270 mNm
堵转电流 269 A
最大效率 89 %
特征值
相间电阻 0.0668 Ω
相间电感 0.0826 mH
转矩常数 38.2 mNm/A
转速常数 250 rpm/V
转速/转矩斜率 0.436 rpm/mNm
机械时间常数 0.776 ms
转子惯量 170 gcm²
热参数
外壳-环境热阻 3.5 K/W
绕组-外壳热阻 0.57 K/W
绕组热时间常数 14.1 s
电机热时间常数 1310 s
环境温度 -40...+100 °C
绕组最高允许温度 +155 °C
机械参数
最大允许转速 6000 rpm
轴向间隙 0 mm，径向负载为 < 15 N 时
0.14 mm，径向负载为 > 15 N 时
最大轴向载荷（动态） 12 N
最大轴向压配合力（静态） 150 N
（静态，支撑轴） 6000 N
最大径向载荷 110 N, 5 mm（距离法兰）
其它参数
极对数 8
相数 3
重量 750 g
maxon EC-i 52直流无刷电机功率250 W带霍尔传感器开式转子电动工具驱动
数字增量式编码器
位置变化（相对位置）以方波脉冲的形式传输至控制系统。
控制系统对这些脉冲进行处理，以进行精确定位或转速测量。
通过2个相位不同的通道（A和B）进行传输，对比这两个通道信号之间的相位关系，可以确定电机的旋转方向。
控制器可评估上升沿和下降沿。结合编码器脉冲数，从而将定位精度提高了四倍。这就是所谓的四倍频。
通过参考运行（归零）可以测得绝对位置的固定位置。一个“回零”脉冲信号（零位通道I）可作为一个精确判断旋转角度的参考起始点使用。
