maxon EC-max30直流无刷电机适用于自动控制物流小车智能仓储行业

maxon EC-max30直流无刷电机适用于自动控制物流小车智能仓储行业
该电机的最大速度限制为 15,000 rpm，高于给定电源电压 (19 VDC) 下所能达到的速度。 通常，电机在 19 V 电源下能够达到约 6500 rpm 的速度（电机速度常数乘以电机电压）。 因此，不存在电机超速的风险。电机标称电流为 2.66 A，可以连续汲取该电流而不会过热。 在几秒钟内，它可以支持更高的电流，可能达 10 A。通常电源限制在5A以下，电机没有过热的风险。

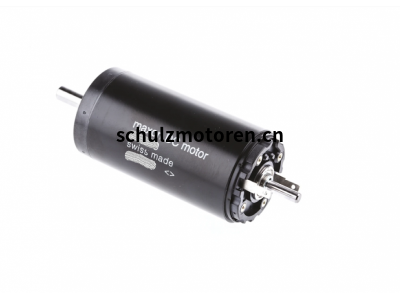

EC-max30无刷直流电机功率60Watt行星齿轮箱霍尔传感器

额定电压 24 V

空载转速 9340 rpm

空载电流 231 mA

额定转速 8040 rpm

额定转矩（最大连续转矩） 60.7 mNm

额定电流（最大连续负载电流） 2.66 A

堵转转矩 458 mNm

堵转电流 18.8 A

最大效率 81 %

特征值

相间电阻 1.27 Ω

相间电感 0.143 mH

转矩常数 24.3 mNm/A

转速常数 393 rpm/V

转速/转矩斜率 20.6 rpm/mNm

机械时间常数 4.73 ms

转子惯量 21.9 gcm²

外壳-环境热阻 7.4 K/W

绕组-外壳热阻 0.5 K/W

绕组热时间常数 2.71 s

电机热时间常数 1000 s

环境温度 -40...+100 °C

绕组最高允许温度 +155 °C

机械参数

轴承类型 球轴承

最大允许转速 15000 rpm

轴向间隙 0 mm，径向负载为 < 6 N 时

0.14 mm，径向负载为 > 6 N 时

最大轴向载荷（动态） 5 N

最大轴向压配合力（静态） 98 N

（静态，支撑轴） 1300 N

最大径向载荷 25 N, 5 mm（距离法兰）

其它参数

极对数 1

相数 3

重量 305 g


增量式编码器的选型注意事项

每圈脉冲数（增量式）

精确度

是否需要零位通道

可支持的最大转速

对特殊环境条件的适用性（尘、油、磁场、电离辐射）

电子控制装置的输入频率限定了编码器的最大脉冲数

脉冲数越大，精确度越高，电机的运行也越平顺，即使在低转速时也无抖动。
