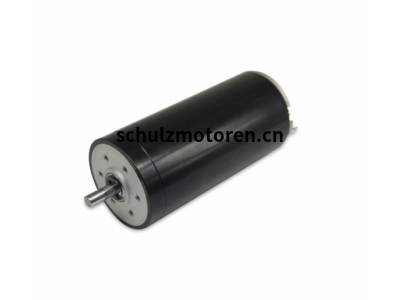

maxon EC-4pole无刷电机自主移动机器人巡检机器人驱动电机
maxon EC-4pole无刷电机自主移动机器人巡检机器人驱动电机
EC-4pole 上4 个永磁极增强功率密度,磁化部分安装在轴上,铁镍磁回环使涡流损耗保持在较小水平,磁回路中的磁化频率是2极的两倍。
maxon EC-4pole直流无刷电机功率90Watt
EC-4pole 上4 个永磁极增强功率密度,磁化部分安装在轴上,铁镍磁回环使涡流损耗保持在较小水平,磁回路中的磁化频率是2极的两倍。
maxon无刷电机分类:
maxon_EC-4pole 22 HP
maxon_EC-4pole 22 HP
maxon_EC-4pole 30 HP
maxon_EC-4pole 30
maxon_EC-4pole 32 HD
maxon_EC-i 30 IE
maxon_EC-i 30
maxon_EC-i 30 HT
maxon_EC-i 30
maxon_EC-i 40
maxon_EC-i 40 HT
maxon EC-4pole直流无刷电机功率90Watt
额定电压值
额定电压 48 V
空载转速 16200 rpm
空载电流 81.8 mA
额定转速 14900 rpm
额定转矩(最大连续转矩) 42 mNm
额定电流(最大连续负载电流) 1.56 A
堵转转矩 570 mNm
堵转电流 20.3 A
最大效率 88 %
特征值
相间电阻 2.37 Ω
相间电感 0.201 mH
转矩常数 28.1 mNm/A
转速常数 340 rpm/V
转速/转矩斜率 28.6 rpm/mNm
机械时间常数 1.66 ms
转子惯量 5.54 gcm²
热参数
外壳-环境热阻 12.2 K/W
绕组-外壳热阻 1.19 K/W
绕组热时间常数 4.92 s
电机热时间常数 482 s
环境温度 -20...+100 °C
绕组最高允许温度 +155 °C
机械参数
轴承类型 球轴承
最大允许转速 25000 rpm
轴向间隙 0 mm,径向负载为 < 3 N 时
0.14 mm,径向负载为 > 3 N 时
最大轴向载荷(动态) 4 N
最大轴向压配合力(静态) 53 N
(静态,支撑轴) 1000 N
最大径向载荷 16 N, 5 mm(距离法兰)
其它参数
极对数 2
相数 3
重量 125 g
支持灭菌减速箱有哪些特点?
灭菌减速箱的特点是采用不锈钢材料和特殊润滑剂。
输出轴的轴承和电机的连接均经过特殊设计,使得液体不会渗入减速箱内部。
maxon EC-4pole无刷电机自主移动机器人巡检机器人驱动电机
