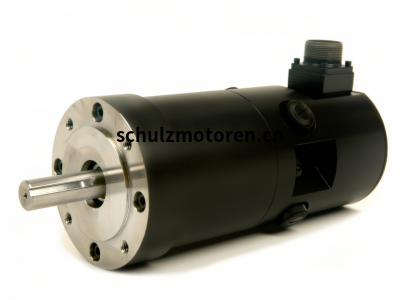

callanC4-161K晶圆旋转驱动电机紧凑型稀土直流伺服电机
callanC4-161K晶圆旋转驱动电机紧凑型稀土直流伺服电机
磁性设计特点，确保低齿槽转矩值。 绕组可在 12、24、28 和 75V 直流电压下运行。转子包含一个刚性熔断换向器，并在高质量滚珠轴承中运行。 标准选项包括一系列行星齿轮箱和多个反馈选项。 提供两种基本长度，连续输出扭矩为 0.2Nm 和 0.4Nm
callanC4-161K 95V直流伺服电机具体参数举例：
磁性设计特点，确保低齿槽转矩值。 绕组可在 12、24、28 和 75V 直流电压下运行。转子包含一个刚性熔断换向器，并在高质量滚珠轴承中运行。 标准选项包括一系列行星齿轮箱和多个反馈选项。 提供两种基本长度，连续输出扭矩为 0.2Nm 和 0.4Nm
规格
0.2 至 0.4Nm扭矩
8000 rpm 转速
紧凑尺寸
稀土磁铁转子2极电机
绝缘等级可达C级
标称电源电压 VT (V) 95
转速可达 Nmax (rpm) 3500
连续扭矩 Tc (Nm) 0.21
静止扭矩 Ts (Nm) 1.19
连续功率可达 功率 (W) 55
持续扭矩下电流 Ic (A) 1.37
静止扭矩时电流 IS (A) 8.5
空载电流 INL (A) 0.19
扭矩常数 KT (Nm/A) 0.165
反电动势常数 Ke (V/krpm） 17.4
直流电阻 R (Ω) 10.4
电感 L (mH) 14.4
电子时间常数 τe（msec） 1.4
机械时间常数 τm（msec） 19
转动惯量 JM (kgcm2) 0.49
重量 M (kg) 1.6
静摩擦力 TF (Nm) 0.017
粘性阻尼 F1 (Nm/krpm) 0.003
callanC4-161K晶圆旋转驱动电机紧凑型稀土直流伺服电机
